一、近况调研：

　　  跟着smt手艺的飞速成长，内各公司不时地引进进步前辈的smt加工装备。此中丝网印刷机(PRINTER)作为前端首要装备，必不可少，也是保障贴片产物品德关头的关头。

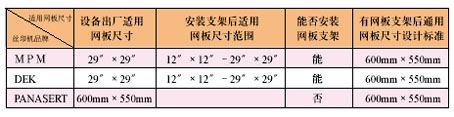

环球规模内，丝网印刷机品牌和型号较多，此中支流品牌首要有“MPM”、“DEK”、“PANASERT”等，一切这些品牌的印刷机都需利用到丝网板（钢模板）Stencil，以上三种支流品牌印刷机对Stencil尺寸请求以下表：

　　  因为29〞×29〞Stencil在利用进程中轻易败坏和变形，且这类尺寸钢模板出产加工本钱较600mm×550mm的钢模板贵很多。且在很多公司内，各类品牌印刷机同时存在并利用，为降落出产本钱，保障差别尺寸的网板可以或许或许通用到各品牌印刷机上，这就须要利用到网板支架。各公司为处理这个题目，可以或许引进或采办原公司公用现成的网板支架，但有以下几个缺点：
  * 合用性较差；
* 价钱高贵；
* 不能扭转90度标的目的进板；
* 不能装置公制尺寸的钢模板；
为有用地降落引进用度，增添合用规模，较好地把握利用它是手艺职员的一个艰难任务。经由进程手艺阐发与论证对网板支架停止了通用性设想和改良。

二 、可行性手艺阐发：
 设想和改良的网板支架需知足以下几个前提能力通用于各类品牌的装备，各类尺寸的网板在出产多种类和多批次产物时矫捷自若：

A．装置合用性
因为网板支架夹持的丝印钢模板是位于丝印刮刀和丝印摄像机之间，一般环境下刮刀和摄像机在垂直标的目的的空隙间隔只要5cm。在装置进程中，必须保障刮刀回升到初始地位时网板支架顶端不会撞到印刷刮刀（Squeegee）的底部，其下部网板底面（钢模板）不会撞到摄像机（Camera）的上端面。装置实现后，在印刷进程中上端不能碰着刮刀；向下不能打仗到MARK摄像机，以是设想时必须保障丝印网板支架的装置尺寸。

B．平行度保障
保障装置后钢模板平面与丝印机基准平面的平行度，不然将影响刮刀、钢模板的利用寿命和丝印产物品德，形成丝印印制板焊膏一边多一边少，焊膏厚度不平均，严峻影响贴片产物加工品德。若是装置后钢模板与丝印机基准平面的平行度不好，PCB在升到网板基准位时一端与丝印钢模板贴得太紧，使网板产生拉伸变形，使钢模板寿命延长。PCB另外一端与丝印钢模板存在空隙，产生空隙印刷，脱模后PCB焊盘上焊膏增添，形成过回流炉后连焊增添，产制品PPM值大幅回升，固在设想和建造不时必须保障端面间的平面度。

C． Camera辨认规模的保障
 设想的丝印网板支架必须保障装置钢模板后其辨认标识MARK点在摄像机的有用成像规模内。丝印MARK摄像机的可成像规模较窄，有用的成像规模为2.50＋0.05MM，若是成像间隔太近或太远，城市形成图象恍惚，辨认精度降落，致使贴片ＰＣＢ板与钢模板未精确对位，细间距印刷品德降落、疵品增添。
　　
D．公英制通用性
  为保障网板支架和钢模板装置定位，利用毗连牢固螺钉(Screw)，保障其装置毗连的不变和通用性，对装置毗连螺钉、网板支架毗连孔、网板毗连孔的尺寸请求比拟特别。颠末阐发和现实利用，可以或许接纳M4的公制螺钉和罗纹孔；或接纳5/32的美制螺钉和罗纹孔，以上两种尺寸和公英制根基上可以或许通用。

E．双向进板装置（Double Direction）
引进的网板支架根基上只能以0度或180度标的目的进板，若是后端的贴片机以90度标的目的进板，全部贴片线体的进板标的目的将产生抵触。以是改良的丝印网板支架需保障PCB扭转90度角也能停止印刷，实现网板支架在0度、90度两个标的目的都能进板和丝印，从而保障全部贴片线体进板标的目的的分歧性、矫捷性。

F．材质的挑选
全部丝印网板支架材质挑选要好，不易变形、分量要轻，以便于法式切换时易于装置和拆卸。

三、丝印网板支架改良设想与便宜：
基于以上几点请求，停止了smt丝印机网板支架的通用性设想与改良，其设想图纸附后图。

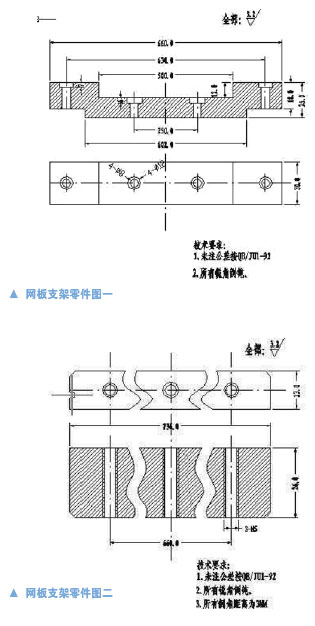

网板支架整机图一
网板支架整机图二
网板支架整机图三
网板支架拆卸平面图四

四、利用结果：
颠末全体手艺论证与阐发，此丝印网板支架的通用性设想与改良有较大的可行性和经济性，以是在引进丝印装备时就不须要选配入口的丝印网板支架选件。经由进程装备手艺职员的停止设想，装置调试，此改良便宜型的丝印网板支架在我公司获得了较好的利用。一方面可以或许或许更快更好地顺应PCB板多种类多批次的加工请求；另外一方面节俭了推销本钱，带来可观的经济效益。
