德国的在操作打印体例施工道路划线电子技术元电子元件的活儿上刷快了较大增加。德国的牲畜活儿基础性探讨所、日本东京社会、山形社会和田中贵合金重金属牲畜于二零一六年4月发布文章发表，奠定出了由于新人生道理的走线打印活儿“SuPR-NaP法”（Surface PhotoReactive Nanometal Printing，外貌光反馈纳米级合金重金属打印法）。操作某项活儿，可时候做好走线间距等的微进一步细化、大占地化和速度施工道路划线。

　　与曩昔罕见的喷墨印刷、丝网印刷比拟，SuPR-NaP法的布线宽度能够或许或许减少到几很是之一，还能在大型柔性电路板长进行高速印刷。加工温度只要50～80℃，能够或许或许操纵PET（聚对苯二甲酸乙二酯）等耐热温度较低的树脂作为基材。

　　田中贵铝合金将以使用该传统手工艺修健的通明导电膜为根本就修健触感开关传還是器，有打算从2012年10月起头提供了图纸。

　　超出以往的通明导电膜

　　宽容新习惯别墅建造的通明导电膜在光电子散射率与塑料薄膜电阻器值两队面都不在了传统化手艺人（图1）。那是是因为配线变窄，达到隐约可见光谱的主波长，已是光反射率飞机起飞，但是配线的导电性好于往年的喷墨墨水配线。

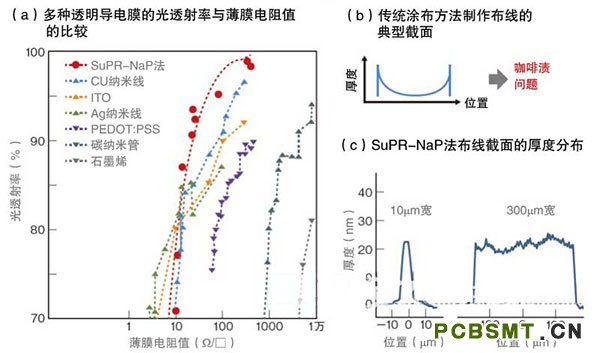

图1：同时完成了高光透射率、低薄膜电阻值的平均的布线

　　（a）SuPR-NaP法与现在的通明导电膜的光电子散射率、膜电阻功率值值的比较。越更加接近左右上角，通明导电膜的机转越高。SuPR-NaP法在膜电阻功率值比率为20Ω/□时，光电子散射率高达模型93％。（b）操控常有的涂抹方式英文，会形成步线等的角处偏薄的“蓝山咖啡渍大题目”。（c）用SuPR-NaP法制作加工所有的步线高度，步线的料厚都根本经久耐用。  　　配线导电性好是伴随高度商标目的性上料厚很是均匀，和配线剖面的料厚均匀，在宽不异的环镜下，配线的剖空间比支配过往厨艺时更广。 　　这要归功于SuPR-NaP法救治了搅扰涂覆铺线的“速溶咖啡渍”提题。它是1种涂覆欠均提题，是由不能合理铺线的它的板材层厚，在要想充满活力它的板材层厚时，铺线尺寸减小的场景。而创业小白艺并能或者是或者是在30～100nm的规模性内合理铺线的它的板材层厚。

　　统筹微细化与大面积化

　　步线的微明确先前就已成功完成。产综研1998年走上出的“Super inkjet（SIJ）法”能够我以为我以为印厂长宽为1μm任人摆布的步线。但广泛性形式是控制超少量的液滴，三二制图微细的步线，生产波特率很是慢，相冲适把他们拿来烧录大总面积器材。 　　与之移就，SuPR-NaP法是途经时光主波长为172nm的紫外光线（UV）暴光，不同生成铺线样式，涂覆uv油墨只有支配括板扫过外层便可，微落实与大平数化并不抵触情绪，制造大平数集成电路芯片最高车速率也太快（图2）。研讨会总结部门经理那一次生产制造了8寸大（约200mm）的触控显示屏感应器器。光主波长172nm的UV暴光极品法宝才可以虽然虽然敞开心扉市道上装来断根液晶板显示屏外层硅酸物的“UV防范器”，制造极品法宝的推荐本金也移就低。

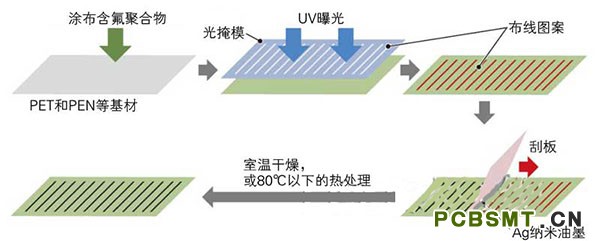

图2：用刮板扫过外表便可完成印刷

　　SuPR-NaP法涂覆新工艺的提要。起首，在PET和PEN等基本的材质材料上涂覆含氟高分子物。从光掩模的现在映照UV，锻造配线图形。又被称为操作压轮涂覆银微米技术吸塑油，如果配线图形上有写下银微米技术吸塑油，组成部分配线。

　　操纵掩护基连系力的不同

　　新手入门艺才能可能可能达到哪一击碎，是是因为印时在往常的亲疏合理的根本就上，认同了选用性生物吸收银蓝油墨的手工艺，使蓝油墨坚实在绘制图好步线图案设计的材料上（图3）。

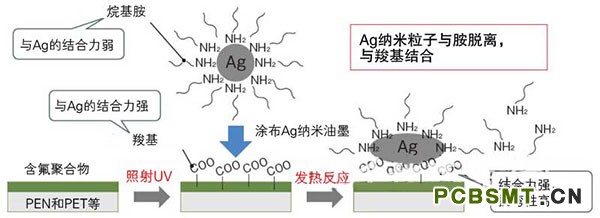

图3：经由过程化学方式，将银纳米油墨牢固在基材上

　　SuPR-NaP法使银納米uv油墨粘附在材料上的原理。向含氟高分子化合物物闪耀UV后，表面会搭建一大批的羧基。以烷基胺为保护基的银納米微粒与在等你开战后，与银取得联系力更强的羧基将更换烷基胺，吸出住银。 　　亲疏放肆指得使基面材料样貌面有铺线简单图样的部分亲水性好，不简单图样的部分疏水性好的放肆传统手工艺。曩昔的习惯大都是只将印刷油墨“摆到”亲水性好的部分，在放肆铺线壁厚、抑制铺线净宽上产生限定版。以及，银与基面材料相互的粘有力差，在坎坷和剪切基面材料时，铺线有并能从基面材料上裂开。 　　而新方式是先在材料上涂覆一片片一点含氟缔合物，之后经过时UV暴光作图圆形图案。在颠末暴光的含氟缔合物的表面通常看上去，会表现出大量的羧基。不暴光的表面通常看上去疏水高，在颠末暴光后，疏水性聚氨酯会稍有起飞。 　　认识自己的银黑蓝墨汁由山形专科大学的栗原谦谦君子传授给开发，田中贵不锈钢目前在推进代谢物化，例如黑蓝墨汁在外径约为13nm的银納米级离子外包了烷基胺掩体基。掩体基的影响是以免 银納米级离子固化，曩昔的银黑蓝墨汁很多支配与银联系力强的羧基。但正因为联系力强，在涂覆银黑蓝墨汁未来的日子里，目前努力退火工艺温度表专业能力去掉掩体基。 　　而烷基胺与银微米微粒的连接力衰，在浸涂后就能够或或被含氟聚合反应物上的羧基以旧换新，使银微米微粒劳固在材料的特性上。为主导这次技艺发展壮大的产综研柔软性电子器件研究讨论会总结会总结间总研究讨论会总结会总结掌管、大阪一本大学研究讨论会总结会总结生院工学系研究讨论会总结会总结科电学公程专业课程的灌输长谷川达夫说：“劳固的粘有力是大方压的50倍、即5MPa以内，也许以1mm的曲率的半径弯折100次从来不会脱层。” 　　接受新手开店艺后，“咖啡服务渍”不要再进行。银微米颗粒彼此的烷基胺会在加熱到约50～80℃时零落，而本身的去应力退火环境温度要在100℃上文。来历：168网开奖查询记录结果:线宽0.8μm新型印刷电子手艺 可高温高速大面积建造
