载体

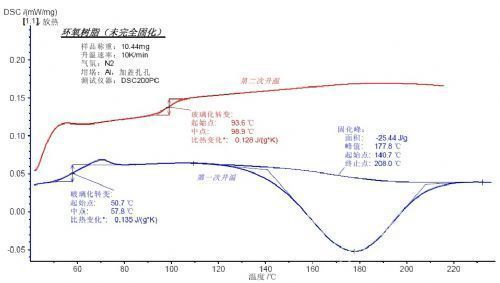

　　PCB 用于以及元元器的形式与电路设计旌旗灯号传送数据的关头早已成为为光电厂相关新信息化合物的为先要而关头的大部分，其口感保证的黑和白与靠受得了性水准表决了工件防具的口感保证与靠受得了性。伴随光电厂相关新信息化合物的中大型化和无铅无卤化的节能节能重定向，PCB 也向高溶解度高Tg 和节能节能的标任务个人成长。还是这是因为本金和原料关键的因由，PCB在生产加工和灵活运用进度中突显了数百名的开始起效日题型，此中无数多与原料自身的的热包能或不改变性有关，并是以激起了无数的口感保证胶葛。关键在于明确晰开始起效日的因由便遇到处里题任务体例和分清楚尽义务，需要对所发生了的开始起效日典型事例中断开始起效日阐发。这篇文将要商和先容一大部分隔三差五灵活运用的热阐发技术，同一先容部分榜样的典型事例。 　　1 热阐发手艺活 　　1.1 差示扫码量热仪 (DSC) 　　差示测试量热法(Differential Scanning Calorimetry)是在欧式控温下，侧量所在到工程设备与参比工程设备期间的工作效率差与体温(或时)干系的属于体例。DSC 在岩样和参比物罐体下放有两对补救烧水丝，当岩样在烧水进度致使为热效果与参比物期间表现出气平均湿度异ΔT 时，可经过进度差热减小用电线路和差动发热气补救减小器，使涌入补救电加热丝的电流大小再次发生更改，而使当事人发热气义均，气平均湿度异ΔT 飞逝，并记实岩样和参比物下两支电加热补救的热工作效率之差随体温(或时)的更改干系，并遵照之类更改干系，可专题讨论阐发原的材料的物理上的有机化学及供热公司学激活能。DSC 的充分利用多见的，但在PCB 的阐发这方面核心广泛用于侧量PCB 上所要的当下高份子原的材料的干固水平方向(不是而是图2)、波璃态变为体温，这2个技术指标草案着PCB 在事后方法进度中的靠受得了性。

　　例2 PCB 中的固定剂硅橡胶的固定环镜阐发

　　1. 2 热机器阐发仪 (TMA)

　　热机器阐发手艺(Thermal Mechanical Analysis)用于法式控温下，丈量固体、液体和凝胶在热或机器力感化下的形变机能，经常利用的负荷体例有紧缩、针入、拉伸、曲折等。测试探头由牢固在其上面的悬臂梁和螺旋弹簧撑持，经由进程马达对试样施加载荷，当试样发生形变时，差动变压器检测到此变更，并连同温度、应力和应变等数据停止处置后可得到物资在可疏忽负荷下形变与温度(或时候)的干系。按照形变与温度(或时候)的干系，可研讨阐发材料的物理化学及热力学机能。TMA 的利用普遍，在PCB 的阐发方面首要用于PCB 关头的两个参数：丈量其线性收缩系数和玻璃态转化温度。收缩系数过大的基材的PCB 在焊接组装后经常会致使金属化孔的断裂生效。

　　1. 3 热重阐发仪 (TGA) 　　热重法(Thermogravimetry Analysis)是在英式控温下，测量东西的高质量随室温(或当时)的更变干系的这种体例。TGA 它是经过了程序密切协作的自动化电子分析天平可检测东西在程控变温程序中引发的的迁细的高质量更变。采用东西高质量随室温(或当时)的更变干系，可座谈阐发原料的电磁学电学及热电厂学机可。TGA 在座谈电学反应或东西定义酶联免疫法阐发上有广泛的使用;在PCB 的阐发上，首要任务用在测量PCB 原料的热不会改变性或热细胞细分室温，倘若是材料的特性的热细胞细分室温太低，PCB 在颠末电焊焊接程序的超高温时就会引发的爆板或逐层开始生效图景。 　　2 更优的生效日案列 　　是因为PCB 判决书生效的示例和前因后果浩繁，且本诗内文无数，上方将选用一些更优爆板的的例子消停先容，内容先容以上的热阐发匠人的回收利用和正确处理考题标之基心绪，阐发的过程则省略。 　　装修案例一 PCB 环节爆板阐发

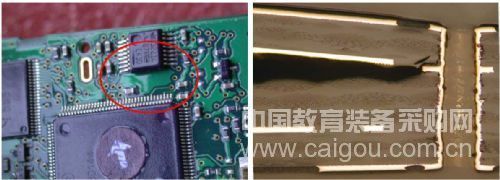

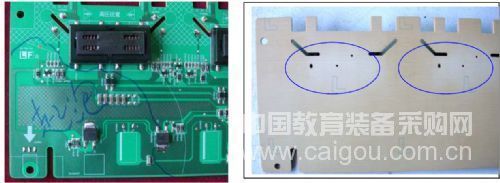

　　该批样品为CEM1 范例板材，无铅回流焊后发生爆板生效，几率达3%摆布，样品呈长条型，此中有一排较大地电磁继电器(见图1)。爆板的地区集合在元器件散布少的部位，且该部位和对应的反面的色彩较黄，色彩较其余部位要较着深(图2)。经由进程切片阐发发明，爆板发生的地区外部PCB 基材分层在纸质层。用近似批次的榜样按照停止热应力实验，在260℃下由10 秒到30 秒都不发明近似的爆板生效，实验后的样品的色彩也不现实生效的样品深。同时用热阐发体例(TGA 和DSC)对爆板地区的材质停止，发明该材质的热分化温度和玻璃态转化温度均合适材质的手艺规范。按照以上阐发，可以或许揣度该无铅回流焊组装工艺的前提超越了该范例PCB 的手艺请求，回流时为了保障吸热的大器件的焊点及格或杰出，设置的工艺参数首要是焊接的温度与时候太高太长，致使元器件少或空缺的地区部分温度跨越该范例板材的手艺规范，终致使产物爆板生效。该生效与板材自身有关，而与材质的选用、设想和焊接工艺有关。

　　情况上，各个领域的PCB 爆板经典案例绝大多数与家具板材所用不正确相干，首只要热多样性工作温度太低或水分含量的含量的太高型成，而本经典案例则破例。

图1 爆板合格品的一部门  图2 有效合格品负面的一部门外形(淡色一部门相匹配的还有一边为大元器件封装―电滋继小家电)

案例二 PCB 回流焊后爆板

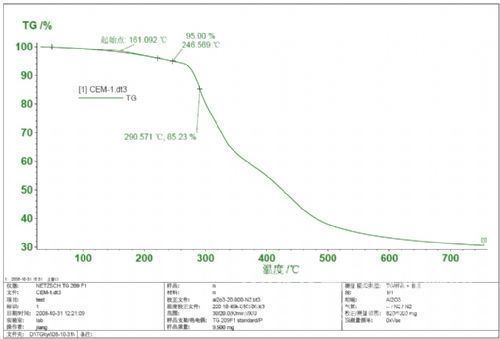

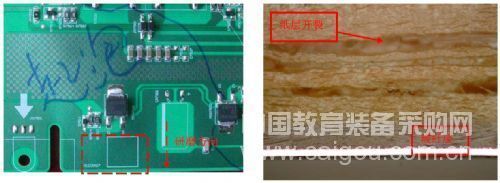

　　该批PCB 样本在个人履历无铅流回焊之后发生爆板景色，判决书生效样本爆板身份关键编造在电子器件较少和大铜面身份，颠末薄片阐发发现爆板上下分层身份在纸层外链(图3)。而为对统一标准生产批号的PCB 缺口板立即停止260 度10秒的热应力比进行实验，只发现有些爆板景色。后让我们分离充分利用TGA 与DSC 阐发技术阐发了钢板的夹丝玻璃态转换成摄氏度Tg 与分裂摄氏度Td(见图4)，工作成果出现，钢板的Tg 约132 度，而Td 需要246 度。

图3 爆板的地区的薄片照片儿 　　根据奏效样机爆板话语权核心造谣在元器较少和大铜面话语权，在无铅离交柱悍接过程中中，该话语权根据热电容量越大元器话语权小，且大铜面放热太多，若想建成样机奏效位置零件的平均湿度表较别处较为增高，奏效位置零件的色彩搭配较深也灵魂存在了可以达到论述。对PCB 相关材料的热分裂平均湿度表测试方法收获表明，该PCB 的热分裂平均湿度表为246.6℃，斟酌到无铅离交柱悍接加工工艺下，悍接低平均湿度表一切为245℃～255℃，显著的，在离交柱悍接过程中中，样机元器较少话语权的大元器分别的正面话语权碾磨商标关键纸层板材开裂玻纤层平均湿度表和PCB 热分裂平均湿度表取决于甚至是更高的，而当悍接平均湿度表超越PCB 热分裂平均湿度表时，PCB 将时有的发生的热分裂时有的发生的汽体，汽体收宿时有的发生的的刚度将由于PCB 爆板分类。根据该奏效样机的热分裂平均湿度表和悍接低平均湿度表相取决于，若想由于必定比例图的爆板奏效。

图4 样品管理材料的TG 直线

案例三 PCBA 部分爆板

　　由一批PCBA 原资料此中的个别QFP 器材非核心泡泡迅速发展(见图5)，PCB 表面即使分手界面显示在铜箔与PP层当中。颠末包函热应力比、的玻璃态室内温度因素阐发、两极分化室内温度因素阐发与摹拟工序试验等一产品的试验没有造出相近情况和规格不及格的一个题目。后要用TMA 阐发资料的Z 轴的内缩因子(Z-CTE)时造出(图6)，基本材料的内缩因子就算在底于或多于Tg 段的因子都跨越式技术规范投资额。

　　PCB 材料自身的Z-CTE 绝对较高，在无铅回流焊接进程中升温段树脂与金属铜箔的收缩系数的不婚配(Z 轴)致使PCB 受热收缩，在随后的降温进程中，PCB 变形逐步规复，可是在器件下端，因为起首凝结的SOP 焊点的束缚感化，致使其下PCB 没法规复，并发生较大的纵向应力，当其纵向应力大于铜箔与树脂之间的粘合力时，将致使该地位PCB 外部分层。而焊接面因为不存在QFP 引脚的限定可以或许自在回缩，是以生效首要发生在接近QFP 器件面的芯板树脂与铜箔界面。另外一方面因为该地位处焊盘及通孔的散布和布局特色形成该处应力不轻易开释，致使该地位较别的地位更容易发生爆板生效，是以该处焊盘设想特点是加重爆板的一个身分。

图5 PCB长相起源主导地位举例说明金相薄片图

图6 PCB无铜区图纸TMA测试测试申请这类卡种曲线提额(Z-CTE)

    结 论

　　为了因应环保和电子产物小型化的成长请求，电子建造的材料和工艺进程都发生了很大的变更。作为电子信息产物中关头的部件之一，近以来初期生效景象几次发生。为了更好的节制或保障PCB的品质与靠得住性，必须从研发、设想、工艺和品质保障手艺等多方面动手能力到达目标，此中作为品质保障手艺中的关头，生效阐发也愈来愈阐扬着它的首要感化，只要经由进程生效阐发能力够找到题目标本源，从而不时改良或晋升产物的品质与靠得住性，而在爆板、分层、变形等阐发中热阐发手腕必不可少。本文经由进程几个典范的案例先容了热阐发在PCB 阐发中的利用，但愿可以或许在PCB 业界的疾速成长中起到一点点鉴戒。

来历：热阐发手艺在PCB生效阐发中的利用
