ZXLD1370是一款多拓扑开关形式LED驱动节制器，每一个差别的拓扑规划中都嵌有内部开关器件。该LED驱动器合用于降压、升压或降压-升压形式。

本文将以ZXLD1370器件为例，会商PCB设想的斟酌身分并供给相干倡议。

斟酌迹线宽度

对开关形式的电源电路，主开关和相干功率器件载有大电流。用于毗连这些器件的迹线具备与其厚度、宽度和长度相干的电阻。电流流经迹线时发生的热量不只会下降效力，并且会使迹线的温度回升。为了限定温升，确保迹线宽度足以应答额外开关电流很是主要。

以下方程显现了温升与迹线横截面积之间的干系。

内部迹线：I=0.024×dT0.44×A0.725

内部迹线：I=0.048×dT0.444×A0.725

此中：I=大电流(A)；dT=高于情况的温升(℃)；A=横截面积(mil2)。

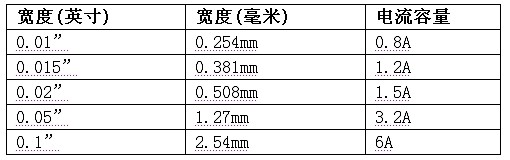

表1显现了绝对电流容量的小迹线宽度。这是基于1oz/ft2 (35μm)铜箔在迹线温度降低20oC下的统计成果。
对用表贴器件设想的开关形式功率转换器利用而言，PCB上的铜面亦可用作功率器件的散热器。因传导电流引发的迹线温升应被降到低。倡议把迹线温升限定在5oC以下。

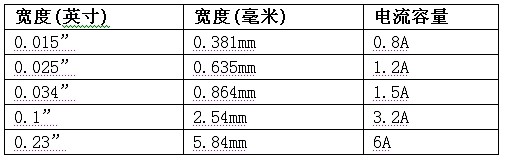

表2显现了绝对电流容量的小迹线宽度。这是基于1oz/ft2 (35μm)铜箔在迹线温度降低5oC下的统计成果。
