程范畴中的数字设想职员和数字电路板设想专家在不时增添，这反应了行业的成长趋向。虽然对数字设想的正视带来了电子产物的严峻成长，但依然存在， 并且还会一向存在一局部与摹拟或实际情况接口的电路设想。摹拟和数字范畴的布线战略有一些近似的地方，但要取得更好的成果时，由于其布线战略不同，简略电路 布线设想就不再是优计划了。本文就旁路电容、电源、地线设想、电压偏差和由PCB布线引发的电磁搅扰(EMI)等几个方面，会商摹拟和数字布线的根基近似的地方及不同。



　　摹拟和数字布线战略的近似的地方



　　旁路或去耦电容



　　在布线时，摹拟器件和数字器件都须要这些范例的电容，都须要接近其电源引脚毗连一个电容，此电容值凡是为0.1uF。体系供电电源侧须要别的一类电容，凡是此电容值约莫为10uF。



　　这些电容的地位如图1所示。电容取值规模为保举值的1/10至10倍之间。但引脚须较短，且要尽能够接近器件(对0.1uF电容)或供电电源(对10uF电容)。



　　在电路板上加旁路或去耦电容，和这些电容在板上的地位，对数字和摹拟设想来讲都属于知识。但风趣的是，其缘由却有所不同。在摹拟布线设想中，旁 路电容凡是用于旁路电源上的高频旌旗灯号，若是不加旁路电容，这些高频旌旗灯号能够经由过程电源引脚进入敏感的摹拟芯片。普通来讲，这些高频旌旗灯号的频次超越摹拟器件抑 制高频旌旗灯号的才能。若是在摹拟电路中倒霉用旁路电容的话，就能够在旌旗灯号途径上引入噪声，更严峻的情况乃至会引发振动。

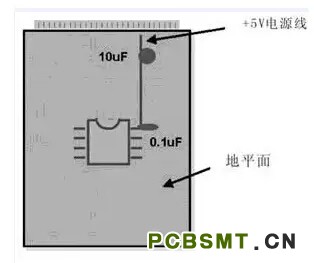

　　图1 在摹拟和数字PCB设想中，旁路或去耦电容(0.1uF)应尽能够接近器件安排。供电电源去耦电容(10uF)应安排在电路板的电源线进口处。一切情况下，这些电容的引脚都应较短

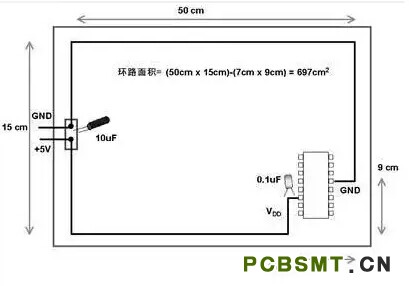

　　图2 在此电路板上，利用不同的线路来布电源线和地线，由于这类不得当的共同，电路板的电子元器件和线路受电磁搅扰的能够性比拟大

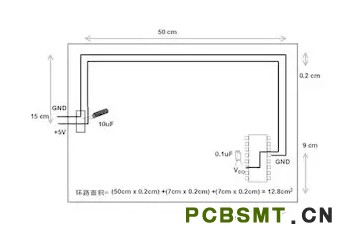

　　图3 在此单面板中，到电路板上器件的电源线和地线相互接近。此电路板中电源线和地线的共同比图2中得当。电路板中电子元器件和线路受电磁搅扰(EMI)的能够性下降了679/12.8倍或约54倍





　　对节制器和处置器如许的数字器件，一样须要去耦电容，但缘由不同。这些电容的一个功效是用作“微型”电荷库。在数字电路中，履行门状况的切换凡是 须要很大的电流。由于开关时芯片上发生开关瞬态电流并流经电路板，有额定的“备用”电荷是有益的。若是履行开关举措时不充足的电荷，会构成电源电压发生 很大变更。电压变更太大，会致使数字旌旗灯号电平进入不肯定状况，并很能够引发数字器件中的状况机毛病运转。流经电路板走线的开关电流将引发电压发生变更，电 路板走线存在寄生电感，可接纳以下公式计较电压的变更：V = LdI/dt



　　此中，V = 电压的变更;L = 电路板走线感抗;dI = 流经走线的电流变更;dt =电流变更的时候。



　　是以，基于多种缘由，在供电电源处或有源器件的电源引脚处施加旁路(或去耦)电容是较好的做法。



　　电源线和地线要布在一路



　　电源线和地线的地位杰出共同，能够下降电磁搅扰的能够性。若是电源线和地线共同不妥，会设想出体系环路，并很能够会发生噪声。电源线和地线共同不妥的PCB设想示例如图2所示。



　　此电路板上，设想出的环路面积为697cm2。接纳图3所示的方式，电路板上或电路板外的辐射噪声在环路中感到电压的能够性可大为下降。



　　摹拟和数字范畴布线战略的不同的地方



　　地立体是个困难



　　电路板布线的根基知识既合用于摹拟电路，也合用于数字电路。一个根基的经历原则是利用不中断的地立体，这一知识下降了数字电路中的dI/dt(电流 随时候的变更)效应，这一效应会转变地的电势并会使噪声进入摹拟电路。数字和摹拟电路的布线技能根基不异，但有一点除外。对摹拟电路，另有别的一点须要 注重，便是要将数字旌旗灯号线和地立体中的回路尽能够阔别摹拟电路。这一点能够经由过程以下做法来完成：将摹拟地立体零丁毗连到体系地毗连端，或将摹拟电路安排在 电路板的远端，也便是线路的结尾。如许做是为了坚持旌旗灯号途径所受到的内部搅扰小。对数字电路就不须要如许做，数字电路可容忍地立体上的大批噪声，而 不会呈现题目。

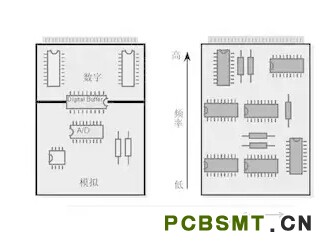

　　图4 (左)将数字开关举措和摹拟电路断绝，将电路的数字和摹拟局局部开。 (右) 要尽能够将高频和低频分隔，高频元件要接近电路板的接插件

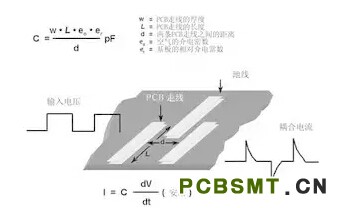

　　图5 在PCB上布两条接近的走线，很轻易构成寄生电容。由于这类电容的存在，在一条走线上的疾速电压变更，可在别的一条走线上发生电流旌旗灯号



　　若是不注重走线的安排，PCB中的走线能够发生线路感抗和互感。这类寄生电感对包罗数字开关电路的电路运转长短常有害的



　　元件的地位



　　如上所述，在每一个PCB设想中，电路的噪声局部和“宁静”局部(非噪声局部)要分隔开。普通来讲，数字电路“富含”噪声，并且对噪声不敏感(由于数 字电路有较大的电压噪声容限);相反，摹拟电路的电压噪声容限就小很多。二者当中，摹拟电路对开关噪声为敏感。在夹杂旌旗灯号体系的布线中，这两种电路要分 离隔，如图4所示。



　　PCB设想发生的寄生元件



　　PCB设想中很轻易构成能够发生题目的两种根基寄生元件：寄生电容和寄生电感。设想电路板时，安排两条相互接近的走线就会发生寄生电容。能够如许 做：在不同的两层，将一条走线安排在别的一条走线的上方;或在统一层，将一条走线安排在别的一条走线的中间，如图5所示。在这两种走线设置装备摆设中，一条走线上电 压随时候的变更(dV/dt)能够在别的一条走线上发生电流。若是别的一条走线是高阻抗的，电场发生的电流将转化为电压。



　　疾速电压瞬变常发生在摹拟旌旗灯号设想的数字侧。若是发生疾速电压瞬变的走线接近高阻抗摹拟走线，这类偏差将严峻影响摹拟电路的精度。在这类情况中，摹拟电路有两个倒霉的方面：其噪声容限比数字电路低很多;高阻抗走线比拟罕见。



　　接纳下述两种手艺之一能够削减这类景象。经常使用的手艺是按照电容的方程，转变走线之间的尺寸。要转变的有用尺寸是两条走线之间的间隔。应当注重， 变量d在电容方程的分母中，d增添，容抗会下降。可转变的别的一个变量是两条走线的长度。在这类情况下，长度L下降，两条走线之间的容抗也会下降。



　　别的一种手艺是在这两条走线之间布地线。地线是低阻抗的，并且增加如许的别的一条走线将减弱发生搅扰的电场，如图5所示。



　　电路板中寄生电感发生的道理与寄生电容构成的道理近似。也是布两条走线，在不同的两层，将一条走线安排在别的一条走线的上方;或在统一层，将一条走线安排在别的一条的中间，如图6所示。在这两种走线设置装备摆设中，一条走线上电流随时候的变更(dI/dt)，由于这条走线的感抗，会在统一条走线上发生电压;并 由于互感的存在，会在别的一条走线上发生成比例的电流。若是在一条走线上的电压变更充足大，搅扰能够会下降数字电路的电压容限而发生偏差。并不只是在数字 电路中才会发生这类景象，但这类景象在数字电路中比拟罕见，由于数字电路中存在较大的刹时开关电流。



　　为消弭电磁搅扰源的潜伏噪声，好将“宁静”的摹拟线路和噪声I/O端口分隔。要想法完成低阻抗的电源和地收集，应尽能够减小数字电路导线的感抗，尽能够下降摹拟电路的电容耦合。



　　结语



　　数字和摹拟规模肯定后，谨严地布线对取得胜利的PCB相当主要。布线战略凡是作为经历原则向大师先容，由于很难在尝试室情况中测试生产物的终胜利与否。是以，虽然数字和摹拟电路的布线战略存在近似的地方，仍是要熟悉到并当真看待其布线战略的不同。
