1 Protel软件简介

　　跟着电子信息手艺的飞速成长，手工抄板设想电子产物的PCB(印制电路板)已不能顺应电子手艺成长的须要。咱们必须借助计较机来实现PCB的抄板设想任务，它不只速率快，精确性高，并能极大的加重工程手艺职员的休息强度。此中触及的抄板软件有很多种，Protel是此中比拟典范的一种。
　　Protel是Altium公司推出的电路帮助设想体系，它是一个将一切的PCB抄板设想东西集成于一身的板卡级设想体系，包含了道理图反推和道理图设想、PCB改版与PCB设想、电路仿真、PLD设想等。它早的版本是TANGO软件包，厥后成长为Protel for DOS版、Protel for Windows版、Protel 98版、Protel 99 SE版、Protel DXP版及Protel 2004版。跟着版本的不时进级，它的功效愈来愈壮大。
　　和其余版本比拟，Protel 2004新增的很多功效，使操纵更简略、主动化水平更高，使咱们能够轻松停止各类庞杂的电路板抄板与PCB设想。
　　2 PCB抄板设想
　　PCB是英文Printed Circuit Board的缩写，译为印制电路板，简称电路板或PCB板。印制电路板是用印制的方式制成导电线路和元件封装，它的首要功效是实现电子元器件的牢固装置和管脚之间的电气毗连，从而实现电器的各类特定功效。建造准确、靠得住、雅观的印制电路板是电路板设想的终目标。
　　pcb设想的通俗流程包含：建造后期筹办、建造PCB元件引脚封装、新建PCB文件，计划电路板、载入元件引脚封装和收集、计划、布线、DRC设想法则查抄等。
　　而PCB抄板的流程则包含：客户供给母板（样机）、反推道理图、抄写PCB文件、建造原件清单（BOM）、物料推销、样机建造与调试、PCB打样出产等。
　　3 Ni-MH电池充电器PCB设想
　　Ni-MH电池充电器是咱们糊口中罕见的一种电子产物。借助Protel 2004设想该电路的印制电路板(PCB)根基步骤以下。
　　3.1建立名目文件
　　为便利各设想文件的办理和它们之间的无缝毗连及同步设想。在Protel 2004中接纳名目文件停止办理，起首要建立一个名目文件，而后在该名目文件下再新建或增加各设想文件。
　　3.2建立道理图文件并实现电池充电器电路的道理图设想Ni-MH电池充电器电路道理图以下图1所示。

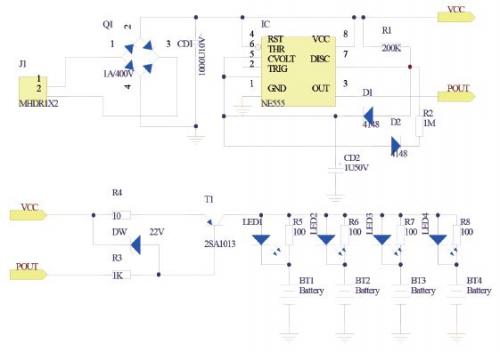

图1电池充电器道理图

　　3.3建立PCB文件并停止计划
在Protel 2004中建立PCB文件有两种方式：用文件菜单建立和用领导建立，要注重的是用领导建立的PCB文件不在名目文件中，建立实现以后必须把它放入名目文件中，不然前面的步骤就没方式停止了。按照充电器电路的构成，起首计划板子的外形为长方形，按照元器件的数目肯定板子的的巨细为2400mil×1300mil，单层布线即设想为单面板。
3.4载入元件引脚封装和收集并停止元件计划
本电路中全数元件接纳插孔封装情势。除电池组正极性的封装，其余元器件封装均接纳Protel 2004元器件库中的标准封装，咱们须要按照现实电路为电池组的正极性端设置出封装，起首建立本身的元器件封装库，在库里建立如图2中BT1-BT4所示封装，而后将此封装设置为电池组的封装便可。

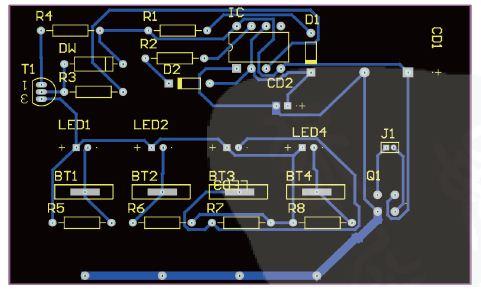

图2电池充电器PCB图

　　元件计划可接纳先主动计划而后手工调剂的方式停止。注重变压器不在此板子上放置。计划时注重元器件的摆列、散布要公道和平均，力图整洁，雅观，合适电路规划工艺请求。
3.5设置布线法则，停止布线
所谓“布线”，便是操纵印制导线实现道理图中各元件的连线干系。任何一块电路板在实现元器件计划后，接上去要做的便是将元器件用导线毗连起来，使其具备电气特征，从而构成一块完全的电路板。
Protel 2004中布线时起首要设置好布线法则，以知足宁静准绳等电气请求。按照充电器电路的现实请求，这里设置宁静间距为10mil，顶层布线、通俗线宽10mil、电源线20mil、地线30mil.布线接纳主动布线，对不合适请求的处所后能够停止手工点窜。布线时在知足宁静准绳等电气请求的条件下，导线要精简，尽能够短，尽可能少拐弯，力图导线简略了然。
别的，走线设想要斟酌组装是不是便利等。后还请求板子雅观、经济，好的PCB板布线雅观，做功邃密，看上去就像一件艺术品。
3.6 DRC设想法则查抄和毛病解除。
电路板设想实现以后，为了保障所停止的设想任务合适请求，能够由计较机主动实现查抄任务，即DRC设想法则查抄。查抄实现后，体系会弹出Messages信息框，按照此信息提醒，对设想停止点窜，直至不毛病。到这里电路的PCB设想任务就实现了，设想好的充电器PCB文件如上图2所示。后能够打印输入图纸和报表，停止现实制板等响应后续任务。
